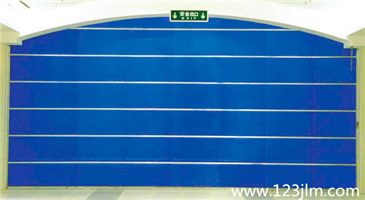

防火卷帘门(Fire shutter
doors)是一种适用于建筑物较大洞口处的防火、隔热设施,产品在设计安装上起到了一定的作用技术。防火卷帘门是现代高层建筑中不可缺少的防火设施,防火门除具备普通门的作用外,具有防火、隔烟、抑制火灾蔓延、保护人员疏散的特殊功能。防火卷帘门面积计算应根据国家建筑工程预决算标准执行。
防火卷帘门的安装要求和使用说明
1、安装卷帘门的洞口上部不得设有通风管、水管等;
2、卷帘门安装好后,安装吊顶,吊顶边缘应离帘板50mm,以免摩擦;
3、调试及使用时,严禁底部 站人。电器设施不得擅自拆搬;
4、根据消防管理规定
5、每季度在例行消防安全检查时一定要不能漏检启动电机的链条润滑油,这也是好多物业单位,或者消防单位在检查时疏漏的一个重要环节
面积计算
防火卷帘门面积计算应根据国家建筑工程预决算标准执行。
计算方法为:(防火卷帘门洞口高度+600mm)×(卷帘门洞口宽度+200mm)附注:(洞口高为梁底下至毛地面,导轨需要预埋)
包箱及门楣面积计算为:(洞口宽)×(底面+立面)展开计算面积。高度在做测量后与屋顶的 距离要保持30cm的间隙。
分类
防火卷帘门的种类主要有复合型钢质防火卷帘(防火防烟)、无机特级防火卷帘(双轨双帘)、钢质复合型水喷汽雾式防火卷帘、钢质复合型侧向式防火卷帘、钢质复合型水平式防火卷帘、无机特级折叠式防火卷帘以及带各种帘中门的防火卷帘。
按材质分:钢质、复合、无机等。
按安装形式:墙中、墙侧(或称洞内、洞外)两种。
按开启方向:上卷和侧卷两种。
防火卷帘防火性能的分级尚无国家标准,GB14102《钢质防火卷帘通用技术条件》中将普通钢质防火卷帘分为:不过现在执行标准是GB14102-2005《防火卷帘》标准。
F1级,耐火时间1.50h
F2级,耐火时间2.0h
作用
防火卷帘门同防火墙的作用一样起到水平防火分隔,它由帘板、座板、导轨、支座、卷轴、箱体、控制箱、卷门机、限位器,门楣、手动速放开关装置、按钮开关和保险装置等13个部分组成,一般安装在不便采用防火墙分隔的部位。如:敞开电梯厅、自动扶梯、百货大楼的宽大营业厅、展览楼的展览厅和建筑物中洞口较大不能用防火门窗的部位。防火卷帘门在建筑工程中,使防火分隔得到了广大的应用。
防火卷帘门是现代高层建筑中不可缺少的防火设施,防火门除具备普通门的作用外,具有防火、隔烟、抑制火灾蔓延、保护人员疏散的特殊功能,广泛应用于高层建筑、大型商场等人员密集的场合。
作用效果
防火卷帘门是在钢质卷帘的基础上,将传动部件加以改造,配以防火电器等设备,从而实现防火作用:防火电机由防火电控箱控制,通过变速装置驱动卷轴使卷帘门起闭,停电时也可使用防火电机上的手动摇柄,可实现手动操作。在机械相对运动处,采用联轴器代替链轮传动,道轨内摩擦处镶嵌铜板或尼龙。适合于使用或保管可燃性气体、挥发性化学药品等具有高发火性物品的工厂和仓库等出现或可能出现爆炸的火灾危险的环境。
1、内部采用集成总线,数据传输可靠、迅速。
2﹑具有相序自动检测,纠正及缺相保护功能。主电源备用电可自动切换功能(带备电)。
3、具有丰富的预留接口,可与消防控制中心联动。
4、全电子学习记忆限位,精确,无论上限还是下限定位永远不变。
5﹑采用先进微电脑处理器技术,稳定可靠,没有上限高度范围限制.
6、具有烟﹑温感信号同步﹑分步检测功能.
7﹑运行参数的设置,简单﹑方便﹑准确。
8、具有手动优先逃生功能。在三相电或主电有故障时,控制器可通过速放装置使卷帘自动下降从而起到关闭卷帘的功能。
复合型分
F3级,耐火时间3.00h
F4级,耐火时间4.00h
但国标GB14102对钢质防火卷帘门的耐火性能分级,均未要求耐火试验测背火面温升,也不以背火面温升作为判定耐火时间的条件,近几年市场上出现汽雾式钢质防火卷帘,蒸发式汽雾式钢质防火卷帘等,按“高规”要求,当用作防火分区分隔的构件时,必须以背火面温升作为耐火极限的判定条件。为区别以上两种不同判定条件的耐火极限的防火卷帘的分级,在防火卷帘分级国家标准出台以前,《高规》管理的专家们建议:将按国家标准《门和卷帘的耐火试验方法》GB7633进行耐火试验,达到包括背火面温升在各项判定条件的要求,耐火极限≥3.0h的,称为特级防火卷帘,凡是在耐火试验中不以背火面温升作为判定条件的统称普通防火卷帘门。
防火卷帘门一般在什么地方设置?
依据工艺决定的,防火卷帘门除设置在防火墙外,在两个防火分区之间没有防火墙的也应设置防火卷帘。一般设在以下部位。
(1)封闭疏散楼梯,通向走道;封闭电梯间,通向前室及前室通向走道的门。
(2)电缆井、管道井、排烟道、垃圾道等竖向管道井的检查门。
(3)划分防火分区,控制分区建筑面积所设防火墙和防火隔墙上的门。当建筑物设置防火墙或防火门有困难时,要用防火卷帘门代替,同时须用水幕保护。
(4)规范(如GB50045-95《高层民用建筑设计防火规范》)或设计特别要求防火、防烟的隔墙分户门。例如:附设在高层民用建筑内的固定灭火装置的设备室(钢瓶室、泡沫站等),通风、空气调节机房等的隔墙门应采用甲级防火门;经常有人停留或可燃物较多的地下室房间隔墙上的门,应采用甲级防火门;因受条件限制,必须在高层建筑内布置燃油、燃气的锅炉,可燃油油浸电力变压器,充有可燃油的高压电容器和开关等,专用房间隔墙上的门,都应采用甲级防火门。还有设计有特殊要求的须防火的分户门,如消防监控指挥中心、档案资料室、贵重物品仓库等的分户门,通常选用甲级或乙级防火门。高层高级住宅楼的分户门,常采用防火防盗门。
主要用于大型超市(大卖场)、大型商场、大型专业材料市场、大型展馆、厂房、仓库等有消防要求的公共场所。当火警发生时,防火卷帘门在消防中央控制系统的控制下,按预先设定的程序自动放下(下行),从而达到阻止火焰向其他范围蔓延的作用,为实施消防灭火争取宝贵的时间。
在通常情况下,大型建筑根据国家消防法的规定配置了消防中央控制系统。当火灾发生时,安装在房顶的烟感传感器(简称烟感)首先接到烟雾信号,同时向中央控制系统报警,消防中央控制系统通过识别后接通火警所在区域的防火卷帘门电源,使火灾区域的防火卷帘按一定的速度下行。当卷帘下行到离地面约1.5米位置时,停止下行,以利于人员的疏散和撤离。防火卷帘门在中间停留一定时间后,再继续下行,直至关闭。防火卷帘门的下行速度和中间停留时间可在安装时进行调整。
在某些场合,建筑内不配备消防中央控制系统,防火卷帘门仅借助于防火卷帘门的消防控制电器箱实现防火卷帘门的防火规定运行程序。在这种情况下,当火警发生时,烟雾传感器接收的火警信号直接传至防火卷帘门的消防控制电器箱。
在停电的情况下,只能通过拉动铁链将防火卷帘门放下。防火卷帘门配备的手动,只能单向放下,不能提升。
防火卷帘门的制作要求较高,即要求整个系统能经受一定时间的1100°左右高温考验,防火卷帘门的耐火时间是防火卷帘门的主要指标。GB14102-93钢质防火卷帘门通用技术条件中对耐火时间规定了四个防火等级。
防火卷帘门在使用过程中注意的操作细节
钢质防火卷帘是公共场所防火分区和防火隔断的重要消防设施。它是机械与电器综合性能的消防产品,因此对安装好的防火卷帘应始终处于正常状态。钢质防火卷帘在使用过程中,专用设备应有专人使用和保管,并具有一定电工及机械基础知识。
在操作使用过程中,操作人员不得擅自离开操作地点,应密切注意启闭情况和执行情况,在启闭时卷帘下面不准有人站立、走动。以防止行程开关失灵,卷帘卡死,电机受阻和发生其它事故。
防火分区和防火隔断的钢质防火卷帘平时不作频繁使用,一旦区域发生火情,卷帘应有效地投入使用。带有联动控制、中央控制中心控制的自动控制防火卷帘必须根据一套控制指令程序进行。
在使用过程中一旦发现异常情况应立即采取紧急措施,切断输入电源,排除故障。防火卷帘应建立定期保养制度,并做好每樘卷帘的保养记录工作,备案存档。长期不启闭的卷帘半年必须保养一次,内容为消除尘圾,涂刷油漆,对传动部份的链轮滚子链加润滑油生平等。
检查电器线路和电器设备是否损坏,运转是否正常,能否符合各项指令,如有损坏和不符要求时应立即检修。
